Como detectar vazamento interno de uma válvula de esfera criogênica?

Como fornecedor experiente de válvulas de bola criogênicas, testemunhei em primeira mão o papel crítico que esses componentes desempenham em vários setores, especialmente aqueles que lidam com temperaturas extremamente baixas. Um dos problemas mais comuns, mas desafiadores que encontramos, é o vazamento interno em válvulas de bola criogênicas. Detectar esses vazamentos antecipadamente é crucial para evitar ineficiências do sistema, possíveis riscos à segurança e tempo de inatividade dispendioso. Neste blog, compartilharei alguns métodos e melhores práticas eficazes para detectar vazamentos internos em válvulas de bola criogênica.

Compreendendo a importância de detectar vazamentos internos

O vazamento interno nas válvulas de bola criogênica pode ter consequências muito - atingindo. Em aplicações criogênicas, onde substâncias como nitrogênio líquido, oxigênio ou gás natural são tratadas, mesmo um pequeno vazamento pode levar a perdas significativas. O vazamento de fluidos criogênicos pode causar uma queda na pressão do sistema, afetando o desempenho geral do processo. Além disso, vazamentos criogênicos podem representar riscos de segurança, como o congelamento para o pessoal e o potencial de acúmulo de gás inflamável no caso de gás natural.

Inspeção visual

O primeiro passo na detecção de vazamentos internos é uma inspeção visual completa. Embora nem sempre possa revelar vazamentos ocultos, pode fornecer pistas valiosas. Comece examinando o corpo da válvula para obter sinais de gelo ou formação de gelo. Em um sistema criogênico, uma aparência repentina de geada no exterior da válvula pode indicar que o líquido criogênico está vazando e evaporando, fazendo com que o ar circundante resfrie e a umidade se condense.

Verifique a embalagem da válvula e as vedações. Procure quaisquer sinais de dano, desgaste ou deterioração. Uma vedação danificada é uma causa comum de vazamento interno. Se a embalagem estiver solta ou mostrar sinais de conjunto de compressão, pode não estar efetivamente impedindo que o fluido escape. Além disso, inspecione a haste da válvula quanto a quaisquer sinais de vazamento ao redor da vedação do caule. Às vezes, uma pequena quantidade de vazamento no caule pode ser uma indicação de problemas internos mais significativos.

Teste de pressão

O teste de pressão é um método confiável para detectar vazamentos internos em válvulas de bola criogênica. Existem dois tipos principais de testes de pressão comumente usados: o teste de bolhas e o teste de pressão diferencial.

Teste de bolhas

O teste de bolhas é uma maneira simples e eficaz de detectar vazamentos. Primeiro, isole a válvula e encha a cavidade da válvula com um gás de teste, geralmente nitrogênio. Em seguida, submerge a válvula em um tanque de água ou aplique uma solução de água com sabão nas áreas onde suspeita de vazamento, como os assentos da válvula, vedações e juntas. Se houver um vazamento interno, o gás escapará, criando bolhas na solução de água ou sabão.

Este teste é particularmente útil para detectar vazamentos relativamente grandes. No entanto, pode não ser sensível o suficiente para detectar vazamentos muito pequenos, o que ainda pode ser uma preocupação em aplicações criogênicas.

Teste de pressão diferencial

O teste de pressão diferencial é um método mais preciso para detectar vazamentos internos. Neste teste, uma pressão conhecida é aplicada a um lado da válvula, enquanto o outro lado é ventilado ou mantido a uma pressão mais baixa. A diferença de pressão na válvula é então medida em um período específico.

Se houver um vazamento interno, a pressão no lado de alta pressão diminuirá gradualmente, enquanto a pressão no lado da baixa pressão aumentará. Ao monitorar a mudança de pressão, a taxa de vazamento pode ser calculada. Este teste pode detectar vazamentos muito pequenos e é frequentemente usado em procedimentos de controle e manutenção de qualidade.

Detecção de vazamentos ultrassônicos

A detecção de vazamentos ultrassônicos é um método não invasivo e altamente sensível para detectar vazamento interno em válvulas de bola criogênicas. Quando um fluido vazar por uma pequena abertura, cria turbulência, que gera ondas ultrassônicas. Os detectores de vazamentos ultrassônicos podem captar esses sinais de alta frequência e convertê -los em sons audíveis ou leituras visuais.

Para usar um detector de vazamento ultrassônico, coloque o sensor próximo ao corpo da válvula, concentrando -se em áreas como os assentos e vedações da válvula. O detector indicará a presença e a localização do vazamento emitindo um sinal. Esse método é particularmente útil para detectar vazamentos em áreas difíceis - para alcance - ou em válvulas instaladas em sistemas complexos.

Teste de emissão acústica

O teste de emissão acústica (AET) é outra técnica avançada para detectar vazamentos internos em válvulas de esferas criogênicas. Quando um material se deforma ou um fluido vazar, gera emissões acústicas, que são ondas elásticas de alta frequência. Os sensores da AET podem detectar essas ondas e analisar suas características para determinar a localização e a gravidade do vazamento.

Este método é particularmente útil para detectar vazamentos em tempo real durante a operação da válvula. Ao monitorar continuamente as emissões acústicas, quaisquer alterações na condição da válvula podem ser detectadas precocemente, permitindo manutenção e reparo oportunos.

Imagem térmica

A imagem térmica também pode ser usada para detectar vazamentos internos em válvulas de esferas criogênicas. Quando o fluido criogênico vazar, causa uma mudança de temperatura na área circundante. Uma câmera de imagem térmica pode detectar essas variações de temperatura e criar uma imagem visual da distribuição de temperatura na superfície da válvula.

Áreas com uma queda de temperatura significativa podem indicar a presença de um vazamento. A imagem térmica é um método não de contato, o que significa que pode ser usado para inspecionar válvulas sem interromper a operação do sistema. Também é útil para detectar vazamentos em sistemas criogênicos em grande escala, onde a inspeção visual pode ser difícil.

Manutenção e monitoramento regulares

Além desses métodos de detecção, a manutenção e o monitoramento regulares são essenciais para prevenir e detectar vazamentos internos em válvulas de esferas criogênicas. Estabeleça um cronograma de manutenção que inclua inspeção de válvulas, lubrificação e substituição de vedação. Monitore regularmente o desempenho da válvula, como pressão, temperatura e vazão, para detectar quaisquer alterações anormais que possam indicar um vazamento.

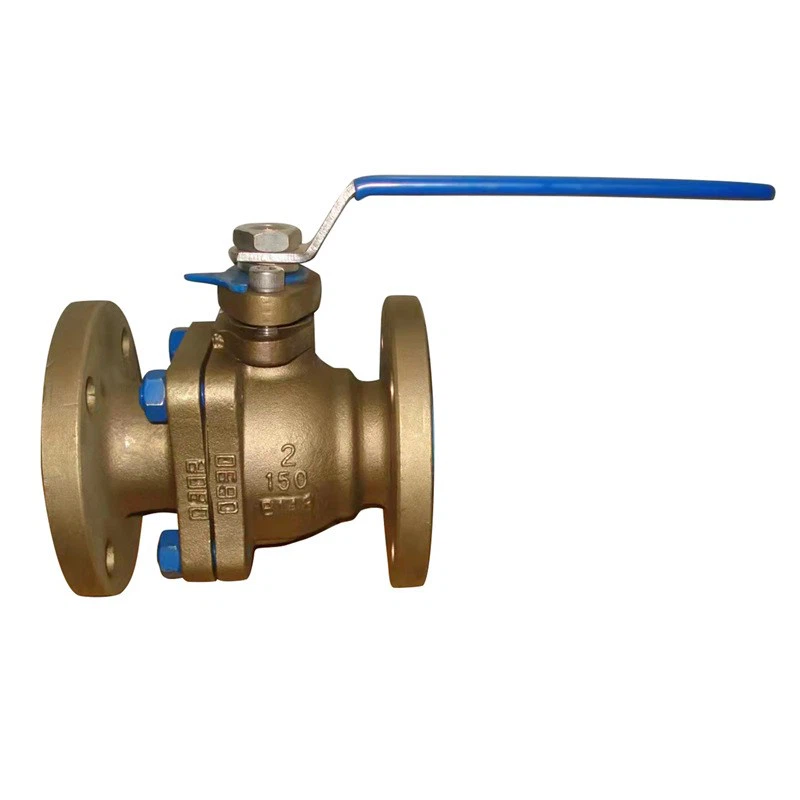

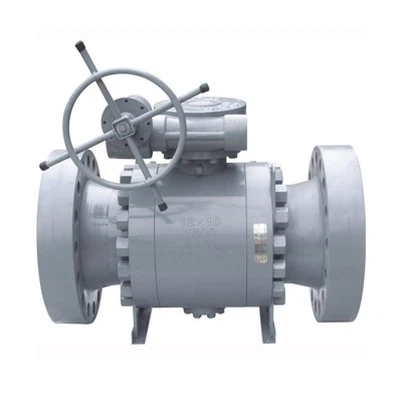

Como fornecedor de válvula de esfera criogênico, oferecemos uma ampla gama de válvulas de alta qualidade, incluindoVálvula de esfera de flange de bronze, Assim,Válvula de esfera de flange de porta reduzida, eVálvula de esfera de flange de alta temperatura. Nossas válvulas são projetadas e fabricadas para atender aos mais altos padrões de qualidade e confiabilidade, garantindo o desempenho ideal em aplicações criogênicas.

Se você estiver enfrentando problemas com vazamento interno nas válvulas de bola criogênica ou estiver procurando soluções de válvulas confiáveis, estamos aqui para ajudar. Entre em contato conosco para uma consulta e vamos discutir como nossos produtos podem atender às suas necessidades específicas.

Referências

• ASME B16.34 - Válvulas - Flangeed, rosqueada e soldada.
• API 6D - Válvulas de pipeline - Especificação para válvulas de pipeline.
• ISO 5208 - Válvulas industriais - teste de pressão de válvulas.
