Como funciona uma válvula de esfera de sede de metal montada?

Como funciona uma válvula de esfera de sede de metal montada?

Como fornecedor líder de válvulas de bola de assento de metal, muitas vezes me perguntam sobre o mecanismo de trabalho da trunnion - válvulas de bola de metal montadas. Neste blog, vou me aprofundar nos detalhes de como essas válvulas operam, seus componentes e suas vantagens em várias aplicações industriais.

Componentes de uma trunnion - válvula de esfera de metal montada

Antes de entender como a válvula funciona, é essencial conhecer seus principais componentes. Uma válvula de esfera de assento de metal montada no TRUNNION normalmente consiste nas seguintes peças:

1. Bola: A bola é o componente central da válvula. É um elemento esférico com um orifício (furo) através do centro. A bola pode girar dentro do corpo da válvula para controlar o fluxo do fluido. Em um projeto montado, a bola é suportada por viagens, que são pequenos eixos na parte superior e inferior da bola. Esses trunnions ajudam a reduzir o torque necessário para operar a válvula, especialmente em aplicações de tamanho grande e de alta pressão.
2. Corpo da válvula: O corpo da válvula é o invólucro externo que abriga todos os componentes internos. Ele fornece o suporte estrutural e os pontos de conexão para o pipeline. O corpo da válvula geralmente é feito de materiais como aço carbono, aço inoxidável ou aço de liga, dependendo dos requisitos de aplicação.
3. Assentos de metal: Os assentos de metal estão em contato com a bola e formam uma vedação para evitar vazamentos. Eles são projetados para suportar altas temperaturas, pressões e mídia abrasiva. Os assentos de metal geralmente são feitos de materiais rígidos, como aço inoxidável, liga ou cerâmica, que podem fornecer uma vedação apertada, mesmo sob condições operacionais severas.
4. TRUNNIONS: Como mencionado anteriormente, os mudanças são os eixos de suporte para a bola. Eles são fixados no corpo da válvula e permitem que a bola gire suavemente. Os mudanças também ajudam a distribuir a pressão uniformemente sobre a bola, reduzindo a tensão nos componentes da válvula.
5. Tronco: O caule é conectado à bola e se estende para fora do corpo da válvula. É usado para girar a bola e controlar o fluxo do fluido. O caule é geralmente operado por uma roda de mão, caixa de câmbio ou atuador, dependendo do aplicativo e do nível de automação necessário.

Princípio de trabalho de uma trunnion - válvula de esfera de sede de metal montada

O princípio de trabalho de uma válvula de esfera de sede de metal montado montado é relativamente direto. Pode ser dividido em dois estados principais: o estado aberto e o estado fechado.

Estado aberto
Quando a válvula está no estado aberto, a bola é girada para que o furo da bola fique alinhado com o oleoduto. Isso permite que o fluido flua livremente através da válvula. Os mundos suportam a bola e os assentos de metal são ligeiramente separados da bola para minimizar o atrito durante a rotação. O fluido pode fluir através da válvula com resistência mínima, garantindo uma operação eficiente.

Estado fechado
Para fechar a válvula, a haste é girada, que por sua vez gira a bola em 90 graus. À medida que a bola gira, o furo da bola é perpendicular à tubulação, bloqueando o fluxo do fluido. Os munhões mantêm a bola no lugar e os assentos de metal são pressionados contra a bola para formar uma vedação apertada. A pressão do fluido na tubulação ajuda a melhorar o desempenho de vedação empurrando a bola contra os assentos. Isso garante que não haja vazamento de fluido mesmo em condições de alta pressão.

Vantagens do TRUNNION - Válvulas de esfera de sede de metal montadas

TRUNNION - As válvulas de bola de sede de metal montadas oferecem várias vantagens sobre outros tipos de válvulas, tornando -as adequadas para uma ampla gama de aplicações industriais.

1. Alta - pressão e alta resistência à temperatura: Os assentos de metal e o design montado do TRUNNION permitem que a válvula suporta altas pressões e temperaturas. Eles são comumente usados ​​em aplicações como tubulações de petróleo e gás, refinarias, usinas de energia e usinas de processamento químico, onde são manuseados altos fluidos de pressão e alta temperatura.
2. Operação de baixo torque: O suporte do TRUNNION reduz o torque necessário para operar a válvula, especialmente em válvulas de tamanho grande. Isso facilita a abertura e o fechamento da válvula, mesmo manualmente ou com um pequeno atuador de tamanho. A operação de baixo torque também reduz o desgaste dos componentes da válvula, estendendo a vida útil da válvula.
3. Desempenho de vedação apertado: Os assentos de metal fornecem uma vedação apertada contra a bola, impedindo o vazamento de fluido. O selo é confiável mesmo na presença de meios abrasivos ou diferenciais de alta pressão. Isso ajuda a garantir a segurança e a eficiência do sistema de pipeline.
4. Vida de serviço longo: A construção robusta e os materiais de alta qualidade usados ​​no Trunnion - válvulas de bola de sede de metal montadas os tornam duráveis ​​e duradouros. Eles podem suportar as duras condições operacionais e o ciclismo repetido sem degradação significativa do desempenho.

APLICAÇÕES DE TRUNNION - Válvulas de esfera de assento de metal montado

TRUNNION - As válvulas de esfera de assento de metal montadas são amplamente utilizadas em várias indústrias devido ao seu excelente desempenho. Algumas das aplicações comuns incluem:

1. Indústria de petróleo e gás: Nos oleodutos e gasodutos, as válvulas de esfera de assento de metal montadas são usadas para controlar o fluxo de petróleo bruto, gás natural e produtos refinados. Eles podem suportar as altas pressões e ambientes corrosivos nos campos de petróleo e gás offshore e onshore.
2. Geração de energia: Em usinas de energia, essas válvulas são usadas para controlar o fluxo de vapor, água e outros fluidos. Eles podem operar em altas temperaturas e pressões, garantindo a operação confiável do sistema de geração de energia.
3. Processamento químico: Em plantas químicas, as válvulas de bola de sede de metal montadas montadas são usadas para lidar com produtos químicos corrosivos e abrasivos. Os assentos de metal podem resistir ao ataque químico, e a vedação apertada impede o vazamento de substâncias perigosas.
4. Refino da indústria: Nas refinarias, essas válvulas são usadas para controlar o fluxo de vários produtos petrolíferos durante o processo de refino. Eles podem lidar com fluidos de alta e alta temperatura e alta pressão, garantindo a operação eficiente da refinaria.

Produtos relacionados

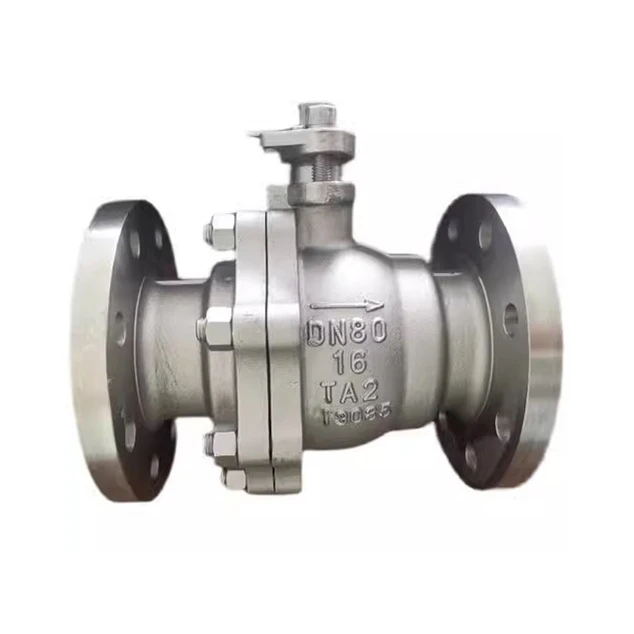

Se você estiver interessado em nossas válvulas de bola de assento de metal, também oferecemos uma variedade de produtos relacionados, como oVálvula de esfera de flange do atuador elétrico, que fornece controle automatizado para uma operação mais conveniente. OVálvula de esfera de flange de retorno da molafoi projetado para retornar a uma posição pré -definida em caso de falha de energia, garantindo a segurança do sistema. E oVálvula de esfera de flange de titânioé adequado para aplicações onde é necessária alta resistência à corrosão.

Conclusão

TRUNNION - As válvulas de bola de sede de metal montadas são um tipo importante de válvula em muitas aplicações industriais. Seu design exclusivo e princípio de trabalho os tornam adequados para lidar com alta pressão, alta temperatura e meio abrasivo. Como fornecedor de válvulas de bola de assento de metal, estamos comprometidos em fornecer produtos de alta qualidade que atendem às necessidades de nossos clientes. Se você tiver alguma dúvida ou estiver interessado em comprar nossos produtos, entre em contato conosco para uma discussão e negociação adicionais.
